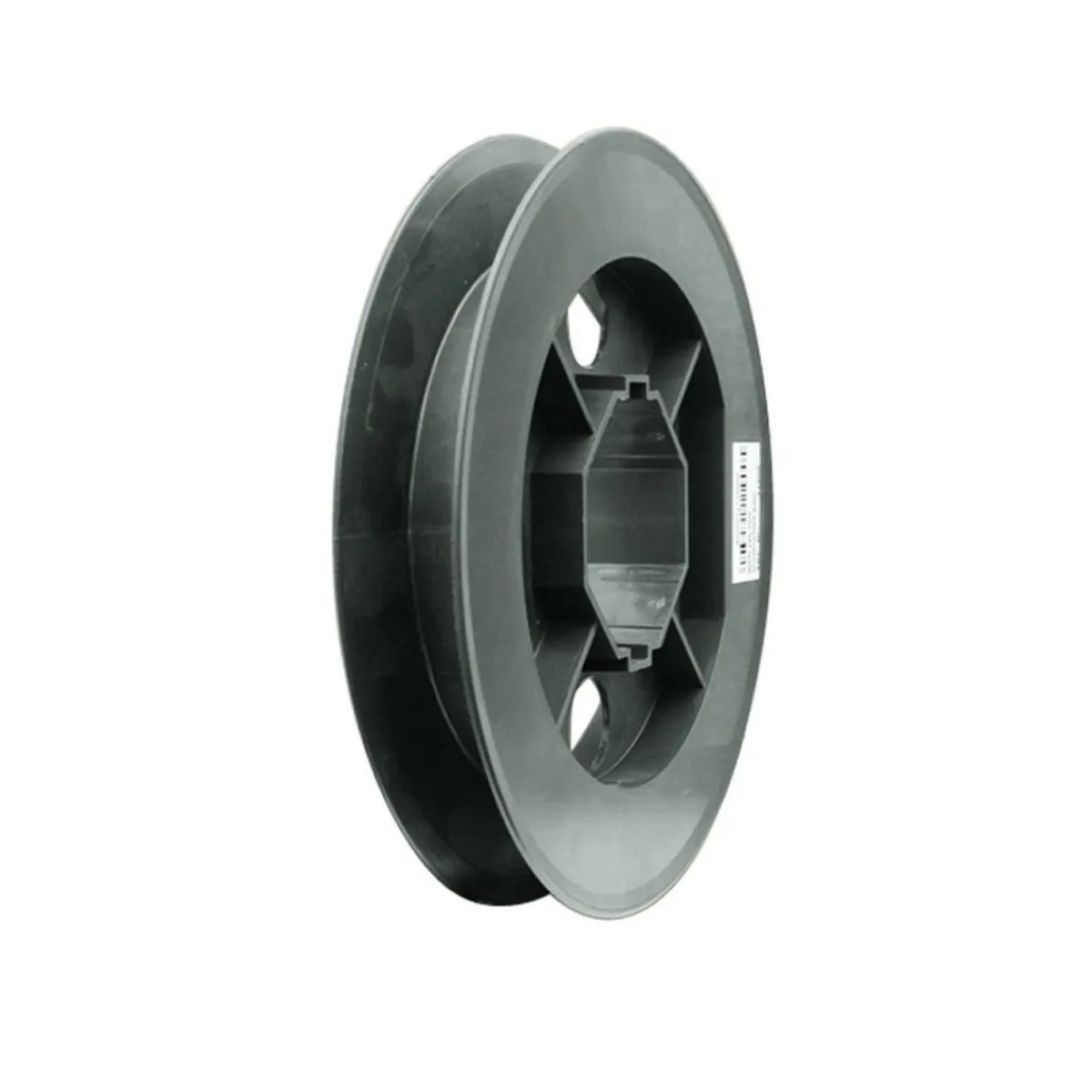

Gurtscheibe Maxi Durchmesser 190 mm^Schellenberg Hot

Die Schellenberg Gurtscheibe „Maxi“ ist das perfekte Zubehör für Ihren Rollladen. Sie ist die optimale Verbindung zwischen Ihrem Rollladengurt und Ihrer Achtkantwelle. Als Rollladenzubehör ist sie für alle Achtkantwellen mit einem Durchmesser von 60 mm (System „Maxi“) geeignet.

Die Gurtscheibe von Schellenberg führt Rollladengurte mit einer Breite von 23 mm (System „Maxi“). Dazu wird sie einfach auf die Walzenhülse geschoben und das obere Ende des Rollladengurtes an dem Gurthaken der Gurtscheibe befestigt.

Das Schellenberg Rollladenzubehör Gurtscheibe „Maxi“ besteht aus langlebigem und witterungsbeständigem Kunststoff in der Farbe Grau-Schwarz.

Vorteile

• Rollladenzubehör für Schellenberg „Maxi“-Systeme
• zur Führung des Rollladengurtes
• Durchmesser der Gurtscheibe: 19 cm
• für Achtkantwellen mit einem Durchmesser von 60 mm
• für Rollladengurte mit einer Breite von 23 mm
• besteht aus langlebigem und witterungsbeständigem Kunststoff

Anwendungsbereiche

• Rollladenzubehör
• Schellenberg „Maxi“-System
• Achtkantwellen mit 60 mm Durchmesser
• Rollladengurte mit einer Breite von 23 mm
• Montage im Rollladenkasten

Technische Daten

• Durchmesser: 19 cm
• Material: langlebiger und witterungsbeständiger Kunststoff
• Farbe: grau-schwarz

Montagehinweise

1. Gurtscheibe auf die Walzenhülse schieben
2. Gurtscheibe auf der Achtkantwelle so postieren, dass sie in einer geraden Linie zur Gurtführung steht
3. Gurtscheibe mit Schraube befestigen (Schraube nicht im Lieferumfang enthalten)
4. Achtkantwelle an den Wandlägern anbringen
5. Rollladengurt am oberen Ende lochen

Tipp: Das Loch sollte auf den Gurthaken der Gurtscheibe passen. Es sollte aber nicht so groß sein, dass der Gurt vom Gurthaken rutscht.

6. Rollladengurt an dem Gurthaken der Gurtscheibe einhängen
7. Rollladengurt durch Drehen der Achtkantwelle aufwickeln

Lieferumfang

1 Gurtscheibe
